AF0623SXXXXXX

Features

  • Chop-Check Lower End Style
  • 23:1 Ratio
  • 6'' Air Motor
  • 3.2 GPM (12.3 LPM) max flow
  • Capable of moving medium to high viscosity fluids ranging from 15,000 to more than 1,000,000

Pump Casing Materials

  • Lower Pump Material - Carbon Steel, Nickel Plated

Options

  • AF0623S11HHD7: Includes high capacity solvent cup w/ multiple wave spring
  • AF0623S11HHD7-1: Includes high capacity solvent cup w/ multiple wave spring

Packing Options

  • AF0623S11FF47 17-4 Stainless Steel w/Hard Chrome Plunger - UHMW-PE/UHMW-PE - Lower end 66243-C43-B
  • AF0623S11KK47 17-4 Stainless Steel w/Hard Chrome Plunger - Glass Filled PTFE / Glass Filled PTFE - Lower end 66243-343-B
  • AF0623S11HH47 17-4 Stainless Steel w/Hard Chrome Plunger - UHMW-PE/Leather (Staggered) / UHMW-PE/Leather (Staggered) - Lower end 66243-G43-B
  • AF0623S11HHD7 17-4 Stainless Steel w/Hard Chrome Plunger - UHMW-PE/Leather (Staggered) / UHMW-PE/Leather (Staggered) - Lower end 66243-G93-B
  • AF0623S11GF47 17-4 Stainless Steel w/Hard Chrome Plunger - UHMW-PE/Glass Filled PTFE (Staggered) / UHMW-PE - Lower end 66243-P43-B
  • AF0623S11RK47 17-4 Stainless Steel w/Hard Chrome Plunger - Glass Filled PTFE/UHMW-PE (Staggered) / Glass Filled PTFE - Lower end 66243-R43-B

Accessories

  • 67445-2 Muffler Kit
  • 66334-B Wet-Sol Packing Lubricant
  • 23644-400 ARO-Stop Valve
  • 65139 Floor Mount
  • 67442 Ball Valve Regulator
  • 637489 Universal Air Motor Service Kit

Repair Kits

  • 637071-R43-B 637071-P43-B 637071-G93-B 637071-G43-B 637071-343-B 637071-C43-B
RATIO 23:1
Stroke 6” (15.24 cm)
Material Inlet Flange Mount
Material Outlet 1” NPT(F)
Air Inlet (female) 1/2” NPT(F)
Air Inlet Pressure Range psi (bar) 0 - 150 (0 - 10.3)
Fluid Pressure Range psi (bar) 0 - 4215 (0 - 290.7)
Max Cycles/Minute 60.0
Displacement/Cycle cu in (cm3) 12.5 (204.8)
Cycles/gal (L) 18.5 (4.8)
Flow @ 60 Cycles gpm (L/min) 3.2 (12.3)
Noise Level @ 60 psi dBA 84.7
Weight* lb (kg) 67.3 (30.5)
Container Suitability Remote Mounting

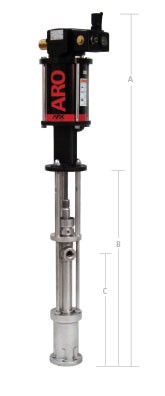

Dimensions

A 1 IN (MM)  54.01  (1371.83)
B in (mm)  30.74  (780.69)
C in (mm)  17.74  (450.49)

*For models without ball valve regulator subtract 2.08 in (52.83 mm)
