NM2202A-X1-X31 "N" Series Pump

Features

  • 2-Ball Lower End Style
  • 2:1 RATIO
  • 2” AIR MOTOR
  • 2.15 GPM (8.14 LPM) MAX FLOW
  • Excellent for low- to medium viscosity materials up to 100,000 cPs.

Pump Casing Materials

  • Lower Pump Material - Carbon Steel

Packing Options

  • Carbon Steel Plunger with PTFE (upper and lower)
  • Carbon Steel Plunger with UHMW-PE (upper) / PTFE (lower)
  • Carbon Steel Plunger with UHMW-PE (upper and lower)
  • Carbon Steel Plunger with Polyurethane (upper) / UHMW-PE (lower)
RATIO 2:1
Stroke 2”
Material Inlet 1-1/2” NPT(F)
Material Outlet 3/4” NPT(F)
Air Inlet (female) 1/4” NPT(F)
Air Inlet Pressure Range psi (bar) 0 – 150 (0 – 10.3)
Fluid Pressure Range psi (bar) 0 – 351 (0 – 24.2)
Max Cycles/Minute 120.0
Displacement/Cycle cu in (cm3) 8.3 (136.0)
Cycles/gal (L) 27.9 (7.3)
Flow @ 60 Cycles gpm (L/min) 2.15 (8.14)
Noise Level @ 60 psi dBA 80.0
Weight* lb (kg) NM2202A-11-X31 17.5 (7.9)
NM2202A-41-X31 19.6 (8.9)
NM2202B-11-X31 17.2 (7.8)
NM2202B-41-X31 22.5 (10.2)

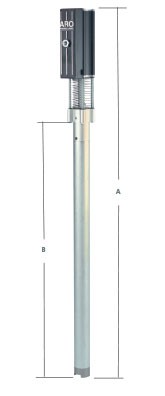

Dimensions

DIMENSIONS A IN (MM) B IN (MM)
NM2202A-11-X31 34.17(868) 20.03(509)
NM2202A-41-X31 47.83 (1215) 33.70(856)
NM2202B-11-X31 33.85 (860) 19.84(504)
NM2202B-41-X31 47.71(1212) 33.70(856)
ENGINEERING OPERATION & MAINTENANCE MANUAL
Product Name: NM2202A-X1-X31 "N" Series Pump
