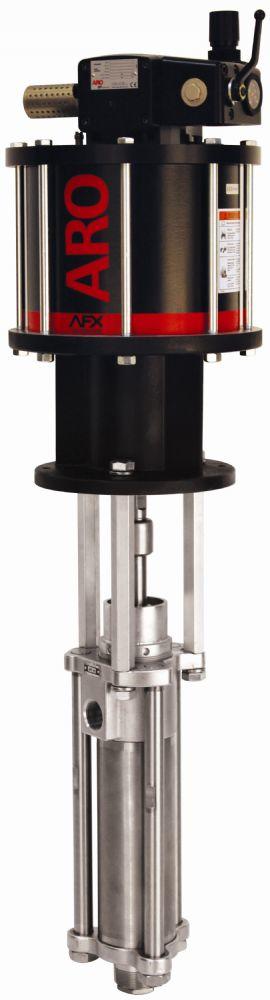

AF1015X11XXXX

Features

  • 2-Ball Lower End Style
  • 15:1 Ratio
  • 10'' Air Motor
  • 18.1 GPM (68.6 LPM) max flow
  • Excellent for low- to medium viscosity materials up to 100,000 cPs.

Pump Casing Materials

  • Lower Pump Material – 300 Series / CF8M Stainless Steel
  • Lower Pump Model Material – 400 Series SS w/Tungsten Carbide Seat
  • Lower Pump Model Material – 400 Series Stainless Steel

Packing Options

  • AF1015C11FF35 321 Stainless Steel w/Hard Chrome Plunger - UHMW-PE UHMW-PE - Lower end 66942-C6F
  • AF1015C11GF35 321 Stainless Steel w/Hard Chrome Plunger - UHMW-PE/Mineral Filled PTFE (Staggered) / UHMW-PE - Lower end 66942-P6F
  • AF1015J11FF36 15-5 Stainless Steel w/Hard Chrome Plunger - UHMW-PE / UHMW-PE - Lower end 66941-CDD
  • AF1015F11FF36 15-5 Stainless Steel w/Hard Chrome Plunger - UHMW-PE / UHMW-PE - Lower end 66941-C6D
  • AF1015F11KK36 15-5 Stainless Steel w/Hard Chrome Plunger - Mineral Filled PTFE / Mineral Filled PTFE - Lower end 66941-L6D
  • AF1015F11RK36 15-5 Stainless Steel w/Hard Chrome Plunger - Mineral Filled PTFE/UHMW-PE (Staggered) / Mineral Filled PTFE - Lower end 66941-R6D

Accessories

  • 67445-4 Muffler Kit
  • 66334-B Wet-Sol Packing Lubricant
  • 23644-400 ARO-Stop Valve
  • 67136 Floor/Follower Plate Adapter
  • 67442 Ball Valve Regulator
  • 637489 Universal Air Motor Service Kit

Repair Kits

  • 637211-C63 637211-P63 637211-L63 637211-R63
RATIO 15:1
Stroke 6” (15.24 cm)
Material Inlet 2” NPT(F)
Material Outlet 1-1/4” NPT(F)
Air Inlet (female) 1/2” NPT(F)
Air Inlet Pressure Range psi (bar) 30 - 90 (2.1 - 6.2)
Fluid Pressure Range psi (bar) 450 - 1350 (31.0 - 93.1)
Max Cycles/Minute 70.0
Displacement/Cycle cu in (cm3) 59.8 (979.9)
Cycles/gal (L) 3.9 (1.0)
Flow @ 60 Cycles gpm (L/min) 18.1 (68.6) (@70 Cycles)
Noise Level @ 60 psi dBA 89.8
Weight* lb (kg) 125 (56.7)
Container Suitability Remote Mounting

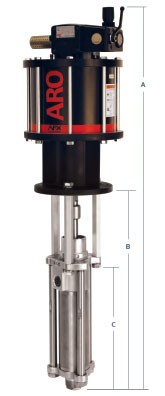

Dimensions

A* IN (MM) 49.43  (1255.5)
B in (mm) 26.37  (669.90)
C in (mm) 14.81  (376.22)
ENGINEERING OPERATION & MAINTENANCE MANUAL
Product Name: AF1015X11XXXX
