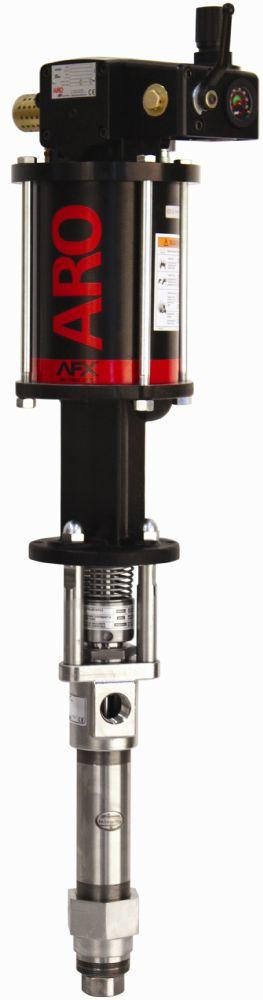

AF0645GXXXXXX

Features

  • 2-Ball Lower End Style
  • 45:1 Ratio
  • 6'' Air Motor
  • 1.9 GPM (7.3 LPM) max flow
  • Excellent for low- to medium viscosity materials up to 100,000 cPs.

Pump Casing Materials

  • Lower Pump Material - 300 Series SS w/Tungsten Carbide Seat

Packing Options

  • AF0645G11FF47 17-4 Stainless Steel w/Hard Chrome Plunger - UHMW-PE / UHMW-PE - Lower end 66301-C43
  • AF0645G11KK47 17-4 Stainless Steel w/Hard Chrome Plunger - Glass Filled PTFE / Glass Filled PTFE - Lower end 66301-343
  • AF0645G11FF48 17-4 Stainless Steel, Ceramic Coated Plunger - UHMW-PE / UHMW-PE - Lower end 66301-C4B
  • AF0645G11HH47 17-4 Stainless Steel w/Hard Chrome Plunger - UHMW-PE/Leather (Staggered) / UHMW-PE/Leather (Staggered) - Lower end 66301-G43
  • AF0645G11GF47 17-4 Stainless Steel w/Hard Chrome Plunger - UHMW-PE/Glass Filled PTFE (Staggered) / UHMW-PE - Lower end 66301-P43
  • AF0645G11RK47 17-4 Stainless Steel w/Hard Chrome Plunger - Glass Filled PTFE/UHMW-PE (Staggered) / Glass Filled PTFE - Lower end 66301-R43

Accessories

  • 67445-2 Muffler Kit
  • 66334-B Wet-Sol Packing Lubricant
  • 23644-400 ARO-Stop Valve
  • 67136 Floor/Follower Plate Adapter
  • 67442 Ball Valve Regulator
  • 637489 Universal Air Motor Service Kit

Repair Kits

  • 637306-C43 637306-343 637306-G43 637306-P43 637306-R43
RATIO 45:1
Stroke 6” (15.24 cm)
Material Inlet 1” NPT(F)
2” NPT(M)
Material Outlet 1” NPT(F)
Air Inlet (female) 1/2” NPT(F)
Air Inlet Pressure Range psi (bar) 30 - 120 (2 - 8.3)
Fluid Pressure Range psi (bar) 1350 - 5459 (93 - 376)
Max Cycles/Minute 60.0
Displacement/Cycle cu in (cm3) 7.5 (122.9)
Cycles/gal (L) 31 (8.1)
Flow @ 60 Cycles gpm (L/min) 1.9 (7.3)
Noise Level @ 60 psi dBA 84.7
Weight* lb (kg) 46.2 (21)
Container Suitability Remote Mounting

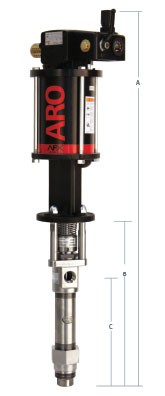

Dimensions

A* IN (MM) 42.18  (1071.47)
B in (mm) 18.91  (480.34)
C in (mm) 12.66  (321.59)

*For models without ball valve regulator subtract 2.08 in (52.83 mm)
