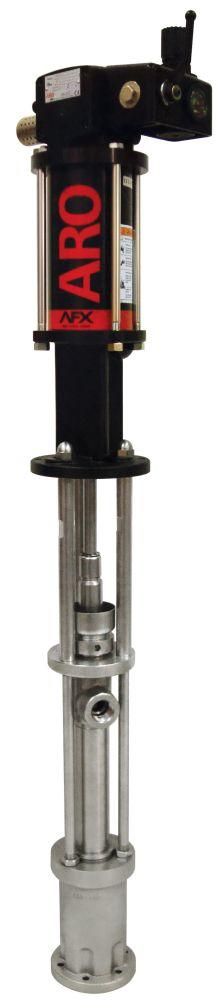

AF0423SXXXXXX

Features

  • Chop-Check Lower End Style
  • 23:1 Ratio
  • 4 1/4'' Air Motor
  • 1.8 GPM (6.9 LPM) max flow
  • Capable of moving medium to high viscosity fluids ranging from 15,000 to more than 1,000,000

Pump Casing Materials

  • Lower Pump Material - Carbon Steel, Nickel Plated

Packing Options

  • AF0423S11FF47 17-4 Stainless Steel w/Hard Chrome Plunger - UHMW-PE / UHMW-PE - Lower end 66266-C43-B
  • AF0423S11KK47 17-4 Stainless Steel w/Hard Chrome Plunger - Glass Filled PTFE / Glass Filled PTFE - Lower end 66266-343-B
  • AF0423S11HH47 17-4 Stainless Steel w/Hard Chrome Plunger - UHMW-PE/Leather (Staggered) / UHMW-PE/Leather (Staggered) - Lower end 66266-G43-B
  • AF0423S11RK47 17-4 Stainless Steel w/Hard Chrome Plunger - Glass Filled PTFE/UHMW-PE (Staggered) / Glass Filled PTFE - Lower end 66266-R43-B

Accessories

  • 67445-1 Muffler Kit
  • 66334-B Wet-Sol Packing Lubricant
  • 23644-400 ARO-Stop Valve
  • 65139 Floor Mount
  • 67442 Ball Valve Regulator
  • 637489 Universal Air Motor Service Kit

Repair Kits

  • 637071-C43-B 637071-343-B 637071-G43-B 637071-R43-B
RATIO 23:1
Stroke 6” (15.24 cm)
Material Inlet Flange Mount
Material Outlet 1” NPT(F)
Air Inlet (female) 1/2” NPT(F)
Air Inlet Pressure Range psi (bar) 0 - 150 (0 - 10.3)
Fluid Pressure Range psi (bar) 0 - 3690 (0 - 254.5)
Max Cycles/Minute 60.0
Displacement/Cycle cu in (cm3) 6.9 (113.0)
Cycles/gal (L) 33.1 (8.8)
Flow @ 60 Cycles gpm (L/min) 1.8 (6.9)
Noise Level @ 60 psi dBA 86.5
Weight* lb (kg) 63.7 (28.9)
Container Suitability Remote Mounting

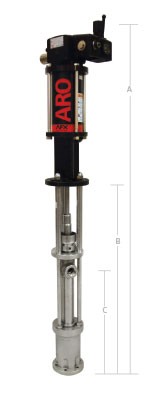

Dimensions

A 1 IN (MM)  54.01 (1371.83)
B in (mm)  30.74 (780.69)
C in (mm)  17.74 (450.49)

*For models without ball valve regulator subtract 2.08 in (52.83 mm)
